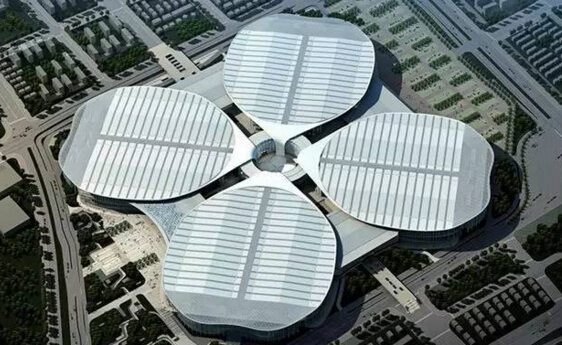

國家會展中心（上海）位于上海市虹橋商務區核心區，緊鄰虹橋交通樞紐，由展廳、商業用房、酒店、辦公用房組成，平面為四葉草形狀，設計效果見圖1，總建筑面積147萬㎡。
會展建筑特點：會展期間展商通常在租展面積內自行隔斷，1～3面圍合而頂部開敞，普通隔斷高度一般為2～5 m不等。有的隔斷高度更高；展廳中送風口只能設在屋頂或側墻；會展時段人員密度大、人員散熱量大、人員所需新風冷負荷大、展覽設備電氣散熱引起的冷負荷大。
展廳空調送風方式分析：于展廳的特殊性，其國內展廳空調的送風方式多采用側送風。原因有2個：一是建筑空間高度大于或等于10m，宜采用分層空氣調節系統”的要求；二是擔心冬季送熱風時送不到人員活動高度。
送風方式、風口確定：全部上送風效果理想，雖然有2％能耗差異，但不是連續運行，從滿足展廳使用需求角度考慮，確定采用全部上送風方案。
為了更好地解決超高大展廳冬季空調熱風送不到人員活動高度、夏季空調送冷風風速大吹風感太明顯兩大難題，上送風口采用自動調節氣流流型風口。
展廳空調送回風設計：空調氣流組織為全部上送風、側下部回風。送風口為自動調節氣流流型風口，空氣處理機組出風口及回風口均設有溫度傳感器，風口控制器根據送風溫度、送回風溫差，自動調節風口處的導流葉片，進而調節氣流流型。
展廳空調效果測試：上海博覽會有限責任公司委托上海同濟建設工程質量檢測站于2015年1月29—30日對3個超高大單層展廳進行了測試，空調系統送風量和新風量在設計工況運行、展廳空?qǐng)鰲l件下，測得展廳內溫度為17.1～17.2 ℃，滿足設計溫度16 ℃的要求，會展時人員散熱和會展設備散熱更有利于室內溫度達標。
